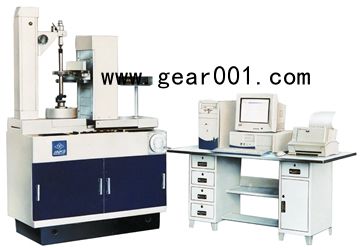

點擊圖片查看大圖用途：
本測量機是一種新型智能化齒輪測量儀器，可測量漸開線圓柱齒輪的齒廓偏差、螺旋線偏差、齒距偏差、徑向跳動。本測量機廣泛適用于科研部門及工廠計量室、車間檢定站。
特點：
·全新的測量原理：本測量機擺脫傳統的齒輪測量儀器的工作原理， 采用坐標點測量原理，不需借助諸如標準齒輪、標準蝸輪等標準測量元件就可進行各種參數的測量。
·先進技術的集成：本測量機應用精密光柵位置檢測系統，高精度主 軸回轉控制伺服系統，專門開發的用于測量控制、數據處理及管理的計算機系統等先進技術，軟件采用windows平臺，界面友好，數據管 理方便，測試報告簡單明了，清晰美觀。
·可以信賴的高精度：獨特的測量原理，先進的技術，合理的結構， 精良的工藝，進口的光柵傳感器以及進口的電機確保測量的高精度。
·智能化：本測量機采用人機對話方式，輸入測量參數及測量要求，整個過程全部自動化，并備有數據庫可存取齒輪參數及測量結果。
·獨有的寬斜齒輪測量：本測量機在寬斜齒輪測量方面具有最先進的技術。
·靈活方便的操作：本測量機采用鼠標操作，屏幕提示，測量結果可屏顯及打印。各單項誤差可單獨打印，亦可將齒廓偏差,螺旋線偏差,齒距偏差打印在同一張報告單上。
·極低的故障率：由于電機、光柵、傳感器及相應的電機驅動器、光柵倍頻系統均采用世界最先進的產品，以及高集成度的伺服系統及數字接口系統，確保了系統的可靠性，使故障率極低。
·整機的占地面積小：這是由高集成度的電氣系統決定的。
技術規格：
|
技術規格/型號
|
3004B型
|
3006B型
|
3008B型
|
|
模數
|
0.5～15mm
|
0.5～20mm
|
1～14mm
|
|
齒輪最大外圓直徑
|
450mm
|
630mm
|
800mm
|
|
頂尖距離
|
0～450mm
|
25～750mm
|
110～800mm
|
|
測頭至下頂尖距離
|
25～225mm
|
25～375mm
|
25～375mm
|
|
被測齒輪最大重量
|
100kg
|
300kg
|
300kg
|
|
可測螺旋角范圍
|
0°-60°
|
0°-60°
|
0°-60°
|
|
主機尺寸(長×寬×高)
|
1200mm×700mm×1900mm
|
1650mm×750mm×2200mm
|
1750mm×750mm×2300mm
|
|
儀器凈重
|
1500kg
|
2000kg
|
2000kg
|
|
儀器毛重
|
1800kg
|
2350kg
|
2350kg
|
|
包裝外形尺寸
|
1550mm×1440mm×2100 mm
|
2000mm×1300mm×2500mm
|
2000mm×1300mm×2500mm
|
基本配置
·測量主機.................................1臺
·電箱.....................................2個
·微機.....................................1套
·微機工作臺...............................1個
·打印機...................................1臺
·大、中、小號帶動器.....................各1套
·齒圈調整組件(3004B不帶)..................1套
·測頭
φ1......................................1個
φ1(切向)................................1個
φ1.5....................................2個
φ3......................................2個
φ5......................................2個
·主軸回轉中心檢具.........................1套
·小型扭簧比較儀...........................1個
·鼓形的測量
·K形齒輪的誤差評定(K形圖)
可選附件（價格另議）：
·高精度測量齒輪
·漸開線螺旋線樣板
·內齒輪測量附件（測量范圍有限）
