OPEN MIND 正在慶祝成立 25 周年。hyperMILL CAD/CAM 套件是與 5 軸技術密切相關的成功典范，這項技術很大程度上是由 OPEN MIND 獨立開發而成。盡管 5 軸聯動加工處于領先地位，但 OPEN MIND 具有開創精神的 CAD/CAM 專家強調 5 軸聯動并非總是最佳解決方案。

      像 OPEN MIND Technologies AG 這樣深入涉足 5 軸聯動加工開發的軟件公司少之又少。

      25 年前，技術愛好者從創建 OPEN MIND 開始便開啟了一場革命：這就是 5 軸聯動加工軟件!OPEN MIND 是首家為工具和模具制造提供此項技術的 CAM/CAD 開發商，而且還在此領域擁有多項專利。25 年來，OPEN MIND 一直是全球技術領導者，也是獨立于機床和控制器編程的最受歡迎的解決方案提供商之一!創新的 hyperMILL® 加工方法已成為所有行業的基準。

      但開發工作尚未結束，使用現代刀具進行更高效加工的新機會不斷涌現。hyperMILL® MAXX Machining 高性能套件是繼5軸之后掀起的另一個革新，其包含鉆孔、粗加工和精加工三大模塊。兩年前，OPEN MIND 開發出創新的 5 軸策略，并且開發了錐形圓桶刀。這種高端刀具與 OPEN MIND 的創新加工策略相結合，表面加工效率提高 90% 之多，質量也得到大幅提高。

沒有多余的運動

      hyperMILL 是完整的套件，包含范圍多種用于銑削和銑車的 2.5D 和 3D 加工策略。hyperMILL 特別顯著的一個特點是用于 5 軸聯動加工的自動策略，可與渦輪、輪胎和彎管領域的特殊應用完美結合。與 5 軸聯動策略有關的編程基本上不會比 2.5D 或 3D 任務更復雜。定義所需的傾斜運動非常簡單，并提供支持以便在刀具路徑計算時盡早執行自動避碰。這就產生了極高的工序可靠性。

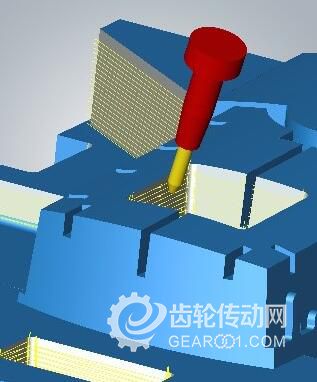

      這樣，就沒有必要完全依賴 5 軸聯動技術，因為系統可自動識別無法使用 3 軸加工的區域并將其從 3D 操作中排除。然后可使用“5 軸再加工”功能聯動再加工排除的加工區域，而不會有任何問題。這些功能專為工具和模具制造而設計，非常適合使用短夾刀具加工難達區域。另一個示例是“5 軸端面銑削”。在加工中等曲度的較大曲面時，端面加工通過使用更大的路徑間距縮短了銑削時間。自動調整刀具傾斜角度可確保凹面擁有較高的表面質量。此策略有多個進給并可檢測毛坯，因此也非常適合 5 軸粗加工。

真正的聯動就是不動

      所有軸聯動通常很有用，但并非始終可取。旋轉軸比線性軸更慢，可大幅增加 NC 程序的運行時間。因此，hyperMILL 支持使用這些策略自動固定刀具角度。這可完全自動執行，或者用戶可通過固定位置自行選擇區域。然后 hyperMILL 為這些可加工的區域計算刀具路徑，而無需旋轉軸運動。或者，也可固定其中一個旋轉軸(例如較慢的一個)，另一個與線性軸聯動。這可輕松分離加工區域，同時避免重疊和間隙。憑借特殊程序，過渡區域的表面外觀可得到改善。

      因為可達到的進給率是由最慢的軸決定，所以 5 軸聯動加工的成功不在于生成運動，而是盡可能消除運動并優化軸。

      出色的 CAM 系統可充分挖掘機床和刀具所擁有的可能性。其目的不僅僅是提高進給率和材料去除率，還為了使加工對刀具和機床而言更容易，避免不必要的運動就是其中一個目標。

作者：Josef Koch 博士，OPEN MIND Technologies AG 首席技術官

可用圖像


關于 OPEN MIND Technologies AG

      OPEN MIND 是全球最受歡迎的強大 CAM 解決方案開發商之一，產品專門用于獨立于機床和控制器的編程。

      OPEN MIND 可設計 CAM 優化解決方案，包括大量其他產品無法提供的創新功能，顯著提升了編程和加工性能。hyperMILL® CAM 系統中高效內嵌了諸如 2,5D、3D 以及 5 軸銑削/銑削車削等策略，以及諸如 HSC 和 HPC 等加工操作。歸功于 hyperMILL® 與當前所有 CAD 解決方案和眾多編程自動化工具的全面兼容性，客戶可最大限度地享受產品的優勢。

      根據 CIMdata 編制的 2018 年 NC 市場分析報告，OPEN MIND 是世界前五大 CAD/CAM 制造商之一。OPEN MIND 的 CAD/CAM 解決方案可滿足汽車、工具和模具制造、生產加工、醫療、加工車間、能源和航空業的最高需求。OPEN MIND 的業務遍布亞歐美等所有重要市場，是一家 Mensch und Maschine 公司。
