在切槽和切斷操作時，工藝可靠性至關重要，特別是當?shù)毒弑仨毶钌钋腥氲焦ぜ袝r(shí)。配備單刃切槽刀片的新型 Walter CUT-SX 切槽系統特別考慮了這一要求。對于具有兩個刀刃的刀片,切槽深度相應地受到刀片長 度的限制。但是,有些行業越來越需要很深的開槽或切斷。圖賓根的設計開發人員針對這些應用將 SX 系統 設計成配備全新自夾緊單刃切槽刀片。其特殊之處在于，刀片呈弧形，從而與刀片座嚴絲合縫的貼合。這種外形配合可以防止高負荷下在進給方向上的刀片穩定性損失。


　　自夾緊也是一個新設計。夾緊指能夠?qū)崿F(xiàn)特別高的夾緊力,同時不影響排屑。夾緊指將刀片固定在四周帶有高精度 V 型卡口的刀片座上。此外刀片座還帶有一個背面支撐面，用以支撐住刀片。這樣,切削力就被引導至 刀具的固定部分中。這種精確的作用力分配方式可以確保出色的工藝可靠性，并通過更高的切削參數來提高生 產效率。用戶將獲得一把用于更換刀片的專用扳手，僅需將刀片撬出即可更換。


　　瓦爾特提供的切槽刀片采用可靠的 Tiger·tec® Silver PVD 物理涂層切削材質 WSM33S 和 WSM43S, 適用于鋼、不銹鋼和難加工材料。目前可提供三種槽型，其斷屑器均得到了優化：切削刃穩定的通用型 CE4 適用于中高進給量，正型 CF5 適用于長切屑材料和中等進給量,鋒利型 CF6 適用于小直徑或者薄壁管以及低進給量。所有切槽刀片的切削刃寬度范圍均在 2.0 - 6.0mm 之間。瓦爾特為切槽刀片的使用準備了更多的刀具，其中 G2012 型單體式刀具帶有內冷功能，切槽深度可達 33mm。冷卻液通過夾緊指精確地到達刀刃。該解決方案將冷卻液出口到切屑成型位置的距離縮短到最小。無論是在切屑方面，還是在冷卻液方面，夾緊指和斷屑器都得到了優化，不會產生噴濺效果。冷卻液輸送不僅能到達刀柄末端和側面，還能借助于 G1/8“ 接口到達刀桿底面。瓦爾特建議冷卻液壓力至少為 10 bar。該刀具系統的一個主要應用領域是常規刀具無法實現斷屑的切斷和切槽操作，此外也適用于切削加工企業不得不以很低的生產效率才能應對的加工工作。高效的冷卻方式將生產效率、刀具壽命和工藝可靠性最大化。


　　在空間局促而又需要高度穩定性的加工中,還可以選擇另一款刀具,即帶增強型刀柄的切斷刀板 G2042。瓦爾特在該產品系列中提供左右兩種規格。該刀板同樣可以用于 33mm 的切深,是需要堅固的切斷刀具的情況下的首選。大切深切斷刀板 G2042 是該款刀具的一個變型,切深可達 60mm。其特殊之處在于兩個刀片座和廣泛的通用性。


　　這還不是全部，Walter Cut-SX 的另外一個亮點也提供鋸片銑刀上使用的刀片。除了上面提到的刀具，瓦爾特同時將 Blaxx™ (黑鋒俠) 系列鋸片銑刀 F5055 投放市場。Blaxx™ (黑鋒俠) 刀具設計代表著刀具特別牢固、切削高效并且安全可靠。此外，刀具的圓度和同軸度特別出色。配合使用 Tiger·tec® Silver 切削材質，刀片被牢牢地夾緊，即使在銑床上切斷和開縫也能滿足這些條件。

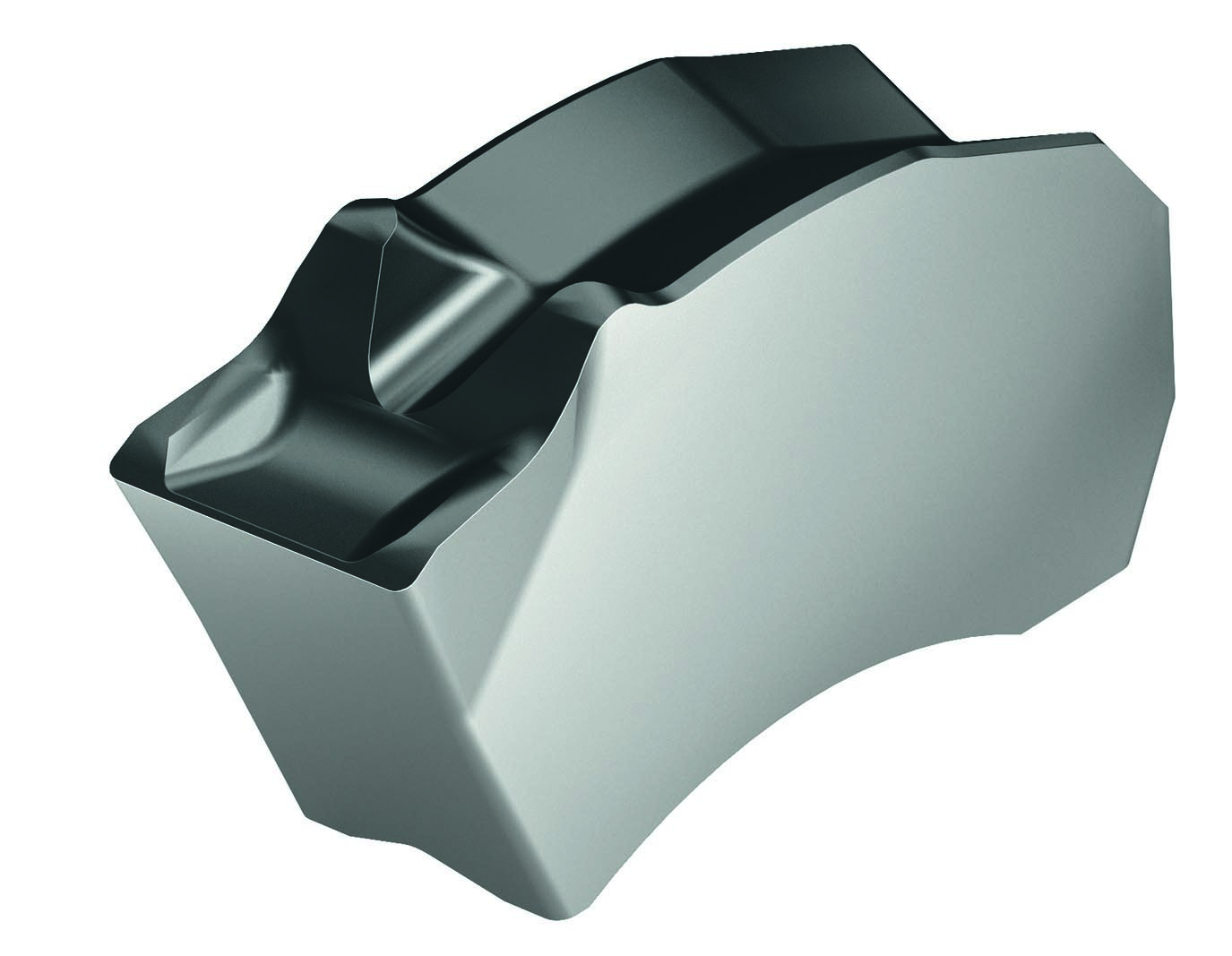

圖片：Walter Cut-SX 切槽刀片

圖注：新型 Walter Cut-SX 切槽系統的刀片為弧形并優化了斷屑器的冷卻液輸送。 圖片：Walter AG

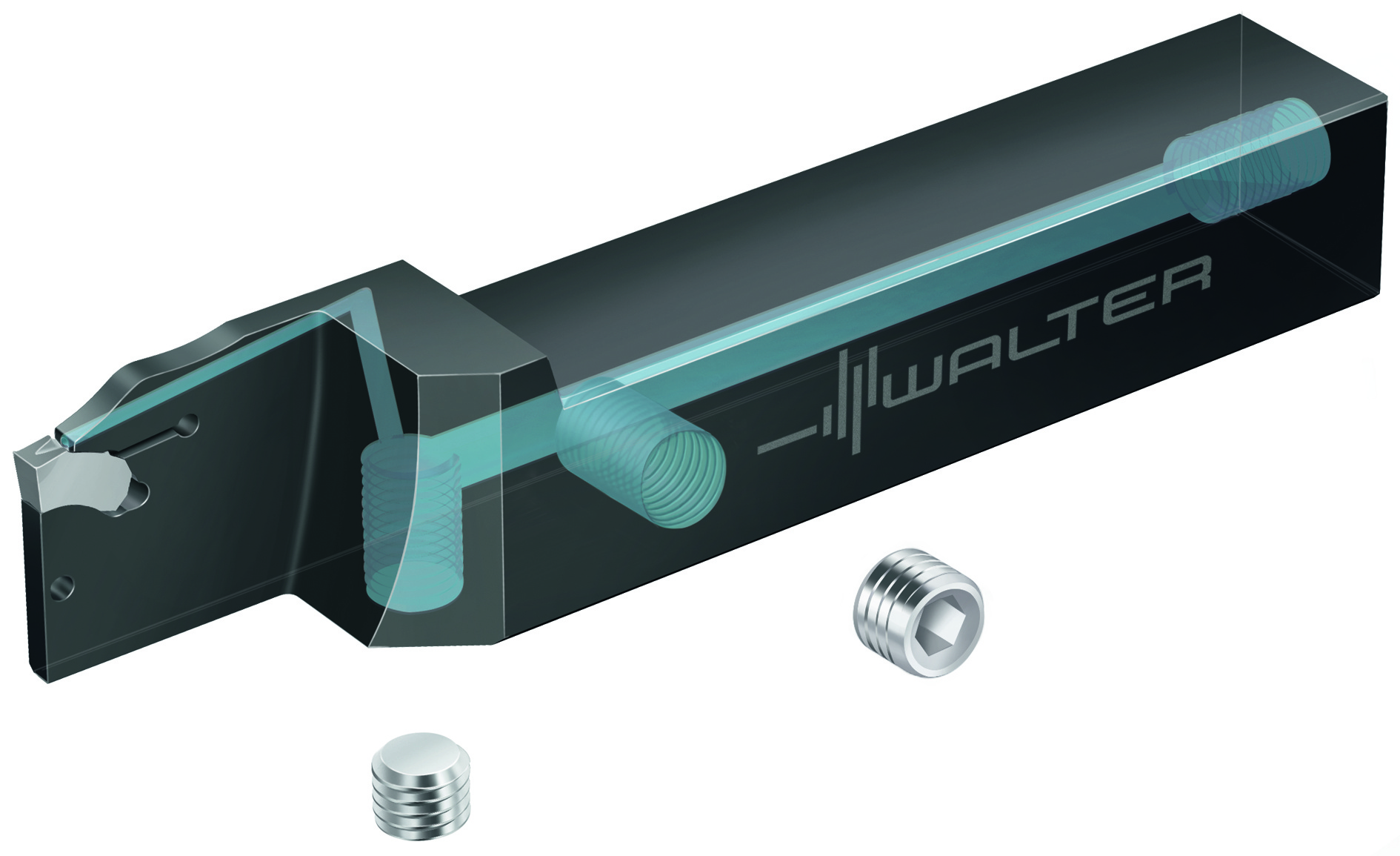

圖片：Walter Cut-SX G2012

　　圖注：帶內冷功能的 Walter Cut G2012 優化了夾緊指和可轉位刀片的排屑和冷卻液輸送，冷卻液能夠直達刀刃。 圖片：Walter AG
